SMZ-171 Serie
Mit dem neuen Stereozoom-Mikroskop SMZ171 stellt Motic eine Ergänzung der gut eingeführten SMZ Stereo Serie vor. Neue Materialien für ESD-Kompatibilität und optimierte LED- Beleuchtungsoptionen wurden dieser Serie zugefügt, um eine vielseitige Stereomikroskop-Plattform für einen weiten Bereich der biologischen und materialkundlichen Anwendungen zu gestalten. Die optische Leistung des SMZ171 und erweitertes Zubehör machen das Gerät zum idealen Stereomikroskop für die anspruchsvollen Anforderungen in Routine und Forschung. Von biologischen und medizinischen Präparationen bis zur industriellen Qualitätskontrolle und Inspektion, liefert das SMZ171 wiederholt klare und verzerrungsfreie Bilder. Das optische System nach Greenough bietet einen großzügigen Zoombereich von 6,7:1, Parfokalität bei allen Vergrößerungen und ein 5-Positionen-Klick-Stopp-Mechanismus, der in den stufenlosen Zoom eingefügt wurde, ermöglicht die präzise Reproduktion der Vergrößerungen für einfaches Messen. Der 110mm Arbeitsabstand in der Standardkonfiguration bietet ausreichend Platz für jegliche Probenbetrachtung und Handhabung. Die verbesserte Tiefenschärfe produziert gleichmäßige und überzeugende dreidimensionale aufrechte Bilder. Weiterhin kann das SMZ171 leicht in eine komplette Dokumentationsstation umgewandelt werden durch die Verbindung mit einer der Moticam-Kameras.
Allgemeine Spezifikationen
• Optisches System nachGreenough
• Achromat- Optik mit Anti-Pilzbehandlung
• Weitfeld binokular/trinokular 45º Beobachtungstubus (Strahlenteilung 0:100 rechter Tubus/Trinokulartubus in Foto-Position)
• Weitfeldokulare für Brillenträger, WF 10X/23 mit Dioptrienabgleich an beiden Tuben +/- 5dpt
• Augenabstand 48-75mm
• Zoom 6,7:1; 5 Klickstopps
• 7,5X-50X Standardvergrößerung
• Arbeitsabstand 110mm
Details:
Zoombereich
Mit dem SMZ-171 ist es einfacher denn je, von einem Probenüberblick zu winzigen Details zu wechseln. Das 6,7:1 Zoomverhältnis im SMZ171 liefert einen Standardvergrößerungsbereich von 7,5X-50X. Durch die parfokale Ausstattung durch den kompletten Zoombereich ist keine Neujustierung der Fokusposition
während des Zoomens nötig. Um den Vergrößerungsbereich des Modells zu erweitern, ist eine Auswahl an Vorsatzobjektiven und Okularen verfügbar, die den Bereich der Gesamtvergrößerung des SMZ-171 von 2,25X bis 200X erhöhen.
Vorsatzobjektive
Die Standardausstattung des SMZ-171 hat einen Arbeitsabstand von 110mm, der reichlich Platz für die Probenbearbeitung bei verschiedenen Vergrößerungen gibt. Der maximale Felddurchmesser (mit niedrigster Zoom-Position und 10X Okularen) ist 30,7mm.
Okulare
Die Standard-Weitfeldokulare WF10X/23mm des SMZ-171 mit dem großen Austrittspupillenabstand geben Brillenträgern Zugang zum gesamten Sehfeld. Eine individuelle Dioptrienanpassung der Okulare von +/- 5 dpt sind gute Voraussetzungen für den Gebrauch von Strichplatten. Neben der Standardvergrößerung der 10X Okulare hat die SMZ-171 Serie auch Okulare mit anderen Vergrößerungen. Für Messzwecke sind eine Reihe von Strichplatten erhältlich.
3-D Image
Das SMZ171 von Motic basiert auf dem optischen System nach Greenough. Mit seinen völlig getrennten Strahlengängen hat sich das System in 100 Jahren Mikroskopie bewährt. Das SMZ-171 liefert beachtliche verzerrungsfreie 3-D-Bilder und ein hohes Auflösungsvermögen von maximal 460Lp/mm (mit 2X Vorsatzobjektiv).
Der Arbeitsabstand
Mit seiner Standard-Konfiguration bietet das SMZ-171 einen großen Arbeitsabstand von 110 mm, der leicht zu 301mm (mit zusätzlicher Vorsatzlinse 0,3X) erweitert werden kann. Um eine gewünschte Gesamtvergrößerung zu erreichen, können Objektivvergrößerungen von weniger als 1X durch die Verwendung von
höheren Okularvergrößerungen (bis 20X) kompensiert werden.

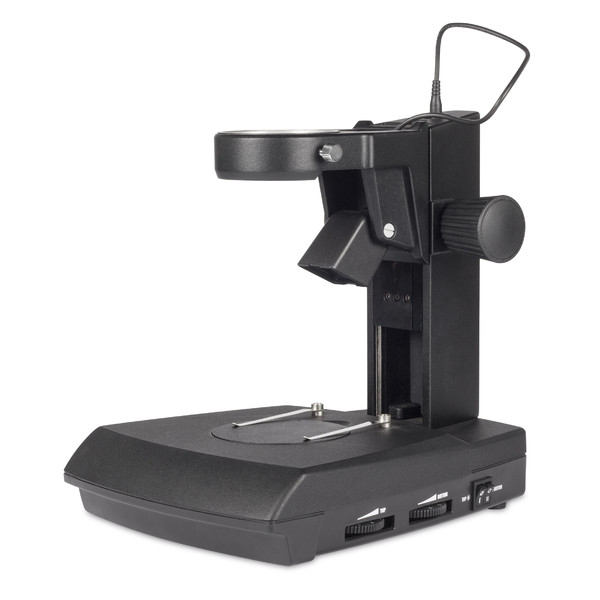

Modulare Konfiguration
Neben den Grundstativen bietet das SMZ-171 auch modulare Komponenten für eine persönliche Konfiguration je nach den Anforderungen der Arbeitsplatzeinrichtung. Die industriellen Schwenkarmstative für große Proben können die einfachen Aufund Durchlichtstative ersetzen, um die Benutzerbeweglichkeit
entscheidend zu verbessern. Alle diese Stative verlangen ein separates Beleuchtungssystem, die den Probenanforderungen angepasst sind.
Beleuchtung
Beleuchtung ist ein integraler Bestandteil bei der richtigen Nutzung eines Stereomikroskops. Motic bietet eine breite Palette von Beleuchtungsoptionen, die mit der SMZ-171 Optik kombiniert werden können. Ein Ringlicht könnte für ein schattenfreies Bild gebraucht werden, während die Visualisierung einer Oberflächenstruktur eine gleichgerichtete Beleuchtung durch die Kombination einer Kaltlichtquelle mit einem Lichtleiter fordert.
Digitaldokumentation
Ein bequemerer Setup wird durch Motic´s Philosophie der einfachen Bilddigitalisierung bereit gestellt. Die Kombination eines SMZ-171 mit einer digitalen Kamera der Moticam Serie liefert ausgezeichnete Livebilder. Alle Motic Kameras haben eine Software, die das SMZ-171 in einen Analysen- und Dokumentations -Arbeitsplatz umwandeln. Das Trinokular SMZ-171 läßt verschiedene Kameraadapter, abhängig von der Chipgröße der verwendeten Kamera zu.
Zubehör
Gleittisch: Ein um 360° drehbarer Gleittisch für eine reibungslose multidirektionale Probenbewegung.
x/y-Tisch: Ein aufsteckbarer x/y-Tisch mit 76X54mm Verfahrbereich erlaubt eine genaue bidirektionale Bewegung.
Polarisator, Analysator: Um die Doppelbrechung von transparentem Material zu analysieren, ist ein Polarisations- Setup nötig.
Dunkelfeld-Einsatz: Die Irisblende erlaubt die Veränderung der Beleuchtungsapertur passend zur numerischen Apertur (NA) des verwendeten Objektivs
