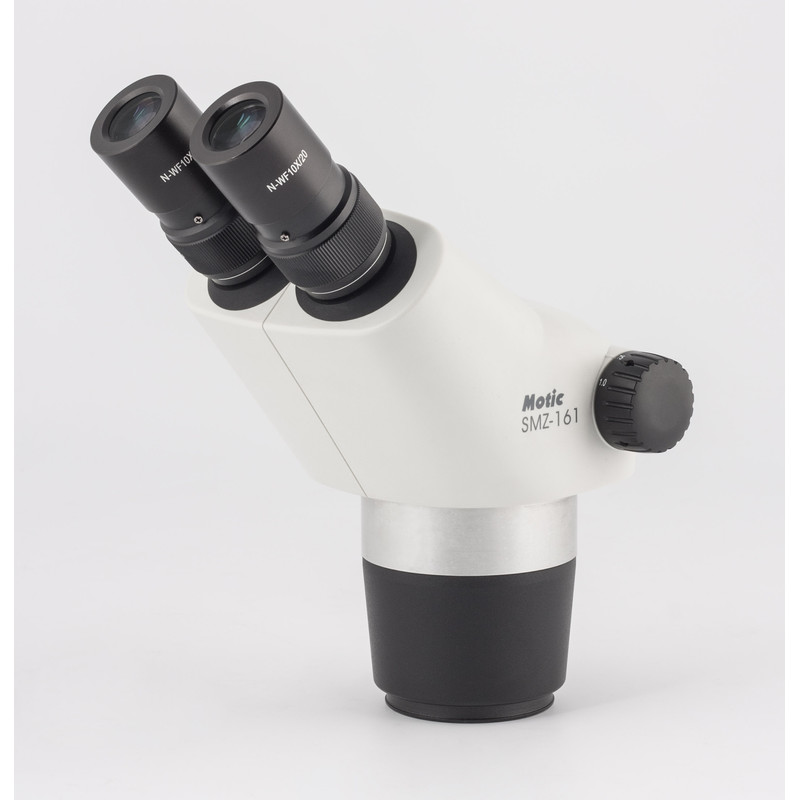

Stereokopf SMZ-161-BH; 7,5-45x; 45°, bino

SMZ-161

Motic’s neues SMZ-161 Stereozoom-Mikroskop ergänzt die weit verbreitete, erfolgreiche SMZ -Stereo-Familie durch die Einführung eichter Materialien sowie eine neue, verbesserte LED -Beleuchtungsoption. Eine überzeugende optische Leistung, ein geringer Platzbedarf und robuste Mechanik machen das SMZ-161 zum idealen Stereomikroskop für den Unterricht in weiterführenden Schulen und Universitäten. Das optische System nach Greenough liefert klare und verzerrungsfreie Bilder mit einem verbesserten Zoombereich von 6:1. Parfokalität ist durch den ganzen Vergrößerungsbereich gewährleistet, und ein Klick-Stopp-Mechanismus, der in den stufenlosen Zoom eingefügt wurde, ermöglicht die präzise Reproduktion der Vergrößerungen. Der erweiterte 110mm Arbeitsabstand bietet in der Standardkonfiguration ausreichend Platz für die Probenhandhabung, mit einem überzeugenden dreidimensionalen aufrechten Bild.

Zoombereich

Mit dem SMZ-161 ist es nun einfach und bequem, von einem Probenüberblick zu winzigen Details zu wechseln. Eine Drehung des Zoomtriebs gibt Zugang zum gesamten Vergrößerungsbereich. Das 6:1 Zoomverhältnis liefert einen Standardvergrößerungsbereich von 7,5X-45X. Durch die parfokale Ausstattung ist keine Neujustierung der Fokusposition während des Zoomens nötig. Um den Vergrößerungsbereich des Modells zu erweitern, ist eine komplette Auswahl an Vorsatzobjektiven und Okularen verfügbar, die den Bereich der Gesamtvergrößerung des SMZ-161 von 2,25X bis 180X erhöhen.

Vorsatzobjektive

Die Standardausstattung des SMZ-161 hat einen Arbeitsabstand von 110mm, der reichlich Platz für die Probenbearbeitung gibt. Der maximale Felddurchmesser (mit niedrigster Zoom-Position und Standardokulare 10X/20) ist 26,7mm. Höhere Vergrößerungen können mit den folgenden Vorsatzobjektiven erreicht werden (ESD Bedingungen):

VergrößerungA.A.(mm)Max. Felddurchmesser (10x20 Okular)

1.5x56.317.8

2x38.613.3

Ein breiteter Probenüberblick ist mit folgenden Vorsatzobjektiven erhältlich:

VergrößerungA.A.(mm)Max. Felddurchmesser (10x20 Okular)

0.3x30188.9

0.5x191.853.3

0.63x142.742.3

0.75x128.635.6

Okulare

Die Standard-Weitfeldokulare WF10X/20mm des SMZ-161 mit dem großen Austrittspupillenabstand geben Brillenträgern Zugang zum gesamten Sehfeld. Eine Dioptrienanpassung von +/- 5 dpt ist an beiden Okularen möglich und Augenmuscheln als Standard minimieren Streulicht und erhöhen den Betrachtungskomfort. Der Augenabstand kann zwischen 50-75mm angepasst werden. Neben den Standardokularen WF10X/20 hat die SMZ-161 Serie auch alternative Okulare. Für Messzwecke sind eine Reihe von Strichplatten erhältlich

3-D Bild

Dank seiner kompakten Abmessung und robuster Mechanik ist Motic`s SMZ-161 ideal für jede Art von Lehranwendung. Aufgrund des optischen Systems nach Greenough mit seinen getrennten Strahlengängen, liefert das SMZ-161 verzerrungsfreie 3-D-Bilder. Auch die weitere Verbesserung seiner Bildqualität

durch Mehrfachvergütungen liefern kontrastreiche Bilder mit reduzierten inneren Reflexionen.

Der Arbeitsabstand

Mit seiner Standard-Konfiguration bietet das SMZ-161 einen großen Arbeitsabstand von 110 mm, der leicht zu 301mm (mit zusätzlicher Vorsatzlinse 0,3X) erweitert werden kann. Um eine gewünschte Gesamtvergrößerung zu erreichen, können Objektivvergrößerungen von weniger als 1X durch die Verwendung von

höheren Okularvergrößerungen (bis 20X) kompensiert werden

Standard Pakete

Die Tuben des SMZ-161 kommen als Binokular- oder Trinokularversion, jede mit einem 45° Einblickwinkel, WF10X/20 Okularen und eingebautem 1X Objektiv. Für spezielle Versuchsaufbauten oder OEM-Prüfanwendungen ist auch ein kompakter Binokulartubus mit 60° Einblickwinkel erhältlich. Die Anti-Pilz Behandlung aller Optiken ermöglicht die Verwendung des SMZ-161 in feuchten Umgebungen.

Modulare Konfiguration

Neben den Standard-Paketen bietet das SMZ-161 System auch modulare Komponenten für eine persönliche Konfiguration je nach den Anforderungen der Arbeitsplatzeinrichtung. Die industriellen Schwenkarmstative für große Proben können die einfachen Auf- und Durchlichtstative ersetzen, um die enutzerbeweglichkeit entscheidend zu verbessern. Alle diese Stative verlangen ein separates Beleuchtungssystem, die den Probenanforderungen angepasst sind.

Beleuchtung

Beleuchtung ist ein kritischer Punkt für eine korrekte Bildwiedergabe bei der Verwendung eines Stereomikroskops. Motic bietet eine breite Palette von Beleuchtungsoptionen, die mit der SMZ-161 Optik kombiniert werden können. Speziell für lebende Proben in der Biologie empfiehlt Motic eine LED Beleuchtung wegen der zu vernachlässigenden Hitzeentwicklung und minimierter Einwirkung auf die lebenden Präparate. Eine stärkere Lösung wird durch die Motic KaltlichtquelleMLC-150 erreicht. Eine Reihe von Lichtleitern für flexible Beleuchtung werden angeboten.

Allgemeine Spezifikationen

• Optisches System nach Greenough

• Achromat- Optik mit Anti-Pilzbehandlung

• Weitfeld binokular/trinokular 45º Beobachtungstubus

(Strahlenteilung 0:100 linker Tubus/Trinokulartubus in Foto-Position)

• Weitfeldokulare für Brillenträger, WF 10X/20

mit Dioptrienabgleich an beiden Tuben +/- 5dpt

• Augenabstand 50-75mm

• Zoom 6:1; 5 Klickstopps

• 7,5X-45X Standardvergrößerung

• Arbeitsabstand 110mm

SMZ-161-BH Kopf

• Zoom-Stereomikroskop, Greenough-Typ
• Binokulartubus, 45º Einblickwinkel
• Weitfeld Okulare WF10X/20mm
• Zoom-Faktor 6:1, Arbeitsabstand 110mm
• Vergrößerungsbereich: 7.5X - 45X
